本精简为原则，核心表共4张，假设历史记录配置等15张。
注：本工作流是在Mysql8.0的数据库进行开发的。

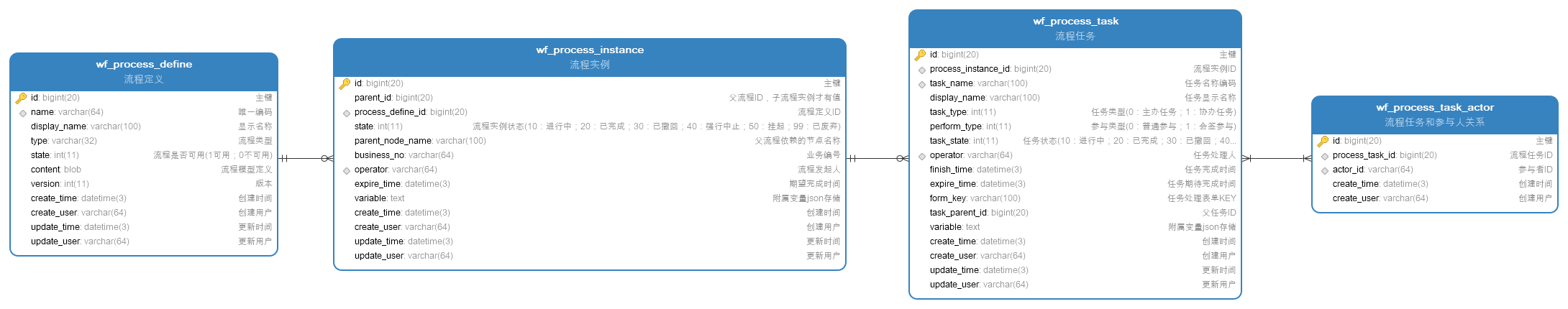

ER图
表说明
流程定义(wf_process_define)
| 列名 | 类型 | 默认值 | 备注 |
|---|---|---|---|
| id | bigint（20） | - | 主键 |
| type_id | bigint（20） | - | 流程分类 |
| icon | longtext | - | icon |
| name | varchar(64) | - | 唯一编码 |
| display_name | varchar(100) | - | 显示名称 |
| enabled | int(11) | 0 | 流程是否可用(1可用；0不可用) |
| is_active | tinyint | 0 | 是否活跃版本(1是 0否) |
| content | json | - | 流程模型定义 |
| version | int(11) | - | 版本 |
| create_time | bigint（20） | - | 创建时间 |
| create_user | varchar(36) | - | 创建用户 |
| update_time | bigint（20） | - | 更新时间 |
| update_user | varchar(36) | - | 更新用户 |
| delete_time | bigint（20） | null | 是否删除 |
流程实例(wf_process_instance)
| 列名 | 类型 | 默认值 | 备注 |
|---|---|---|---|
| id | bigint（20） | - | 主键 |
| parent_id | bigint（20） | - | 父流程ID，子流程实例才有值 |
| process_define_id | bigint（20） | - | 流程定义ID |
| state | int(11) | - | 流程实例状态(10：进行中；20：已完成；30：已撤回；40：强行中止；50：挂起；99：已废弃) |
| parent_node_name | varchar(100) | - | 父流程依赖的节点名称 |
| business_no | varchar(64) | - | 业务编号 |
| operator | varchar(64) | - | 流程发起人 |
| expire_time | int(10) | - | 期望完成时间 |
| variable | json | - | 附属变量json存储 |
| expire_time | bigint（20） | - | 期待完成时间 |
| create_time | bigint（20） | - | 创建时间 |
| create_user | bigint（20） | - | 创建用户 |
| update_time | bigint（20） | - | 更新时间 |
| update_user | bigint（20） | - | 更新用户 |
流程任务(wf_process_task)
| 列名 | 类型 | 默认值 | 备注 |
|---|---|---|---|
| id | bigint(20) | - | 主键 |
| process_instance_id | bigint(20) | - | 流程实例ID |
| task_name | varchar(36) | - | 任务名称编码 |
| display_name | varchar(100) | - | 任务显示名称 |
| task_type | int(11) | null | 任务类型(0：主办任务；1：协办任务) |
| perform_type | int(11) | null | 参与类型(0：普通参与；1：会签参与) |
| task_state | int(11) | null | 任务状态(10：进行中；20：已完成；30：已撤回；40：强行中止；50：挂起；99：已废弃) |
| operator | varchar(64) | - | 任务处理人 |
| finish_time | bigint(20) | - | 任务完成时间 |
| expire_time | bigint(20) | - | 任务期待完成时间 |
| form_key | varchar(100) | - | 任务处理表单KEY |
| task_parent_id | varchar(36) | - | 父任务ID |
| variable | json | - | 附属变量json存储 |
| create_time | bigint(20) | - | 创建时间 |
| create_by | bigint(20) | - | 创建用户 |
| update_time | bigint(20) | - | 更新时间 |
| update_by | bigint(20) | - | 更新用户 |
流程任务和参与人关系(wf_process_task_actor)
| 列名 | 类型 | 默认值 | 备注 |
|---|---|---|---|
| id | bigint(20) | - | 主键 |
| process_task_id | bigint(20) | - | 流程任务ID |
| actor_id | bigint(20) | - | 参与者ID |
| create_time | bigint(20) | - | 创建时间 |
| create_by | bigint(20) | - | 创建用户 |
| update_time | bigint(20) | - | 更新时间 |
| update_by | bigint(20) | - | 更新用户 |
建表DLL
php
-- ----------------------------
-- Table structure for wf_process_cc_instance
-- ----------------------------
DROP TABLE IF EXISTS `wf_process_cc_instance`;
CREATE TABLE `wf_process_cc_instance` (
`id` bigint(20) NOT NULL COMMENT '主键',
`process_instance_id` bigint(20) NOT NULL COMMENT '流程实例ID',
`process_task_id` bigint(20) NULL DEFAULT NULL COMMENT '任务ID',
`actor_id` bigint(20) NOT NULL COMMENT '被抄送人ID',
`state` int(11) NULL DEFAULT 0 COMMENT '抄送状态(1:已读；0：未读)',
`create_time` bigint(20) NULL DEFAULT NULL COMMENT '创建时间',
`create_by` bigint(20) NULL DEFAULT NULL COMMENT '创建用户',
`update_time` bigint(20) NULL DEFAULT NULL COMMENT '更新时间',
`update_by` bigint(36) NULL DEFAULT NULL COMMENT '更新用户',
`remark` longtext CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NULL COMMENT '备注',
PRIMARY KEY (`id`) USING BTREE,
INDEX `idx_pccins_pinsid`(`process_instance_id`) USING BTREE,
INDEX `idx_pccins_actor_id`(`actor_id`) USING BTREE
) ENGINE = InnoDB CHARACTER SET = utf8mb4 COLLATE = utf8mb4_general_ci COMMENT = '流程实例抄送' ROW_FORMAT = DYNAMIC;
-- ----------------------------
-- Table structure for wf_process_define
-- ----------------------------
DROP TABLE IF EXISTS `wf_process_define`;
CREATE TABLE `wf_process_define` (
`id` bigint(20) UNSIGNED NOT NULL COMMENT '主键',
`type_id` bigint(20) NULL DEFAULT NULL COMMENT '流程分类',
`icon` longtext CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NULL COMMENT 'icon',
`name` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NOT NULL COMMENT '唯一编码',
`display_name` varchar(100) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NOT NULL COMMENT '显示名称',
`description` text CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NULL COMMENT '流程描述',
`enabled` int(11) NULL DEFAULT 0 COMMENT '流程是否可用(1可用；0不可用)',
`is_active` tinyint(1) NULL DEFAULT 0 COMMENT '是否活跃版本(1是 0否)',
`content` json NULL COMMENT '流程模型定义',
`version` float(3, 1) UNSIGNED NULL DEFAULT 1.0 COMMENT '版本',
`create_time` bigint(10) NULL DEFAULT NULL COMMENT '创建时间',
`create_user` bigint(20) NULL DEFAULT NULL COMMENT '创建用户',
`update_time` bigint(20) NULL DEFAULT NULL COMMENT '更新时间',
`update_user` bigint(20) NULL DEFAULT NULL COMMENT '更新用户',
`delete_time` bigint(20) NULL DEFAULT NULL COMMENT '是否删除',
PRIMARY KEY (`id`) USING BTREE,
INDEX `idx_process_define_name`(`name`) USING BTREE
) ENGINE = InnoDB CHARACTER SET = utf8mb4 COLLATE = utf8mb4_general_ci COMMENT = '流程定义' ROW_FORMAT = DYNAMIC;
-- ----------------------------
-- Table structure for wf_process_define_favorite
-- ----------------------------
DROP TABLE IF EXISTS `wf_process_define_favorite`;
CREATE TABLE `wf_process_define_favorite` (
`id` bigint(20) NOT NULL COMMENT 'ID',
`user_id` bigint(20) NULL DEFAULT NULL COMMENT '用户ID',
`process_define_id` bigint(20) NULL DEFAULT NULL COMMENT '流程定义ID',
`create_time` bigint(20) NULL DEFAULT NULL COMMENT '创建时间',
`update_time` bigint(20) NULL DEFAULT NULL COMMENT '更新时间',
`remark` text CHARACTER SET utf8 COLLATE utf8_unicode_ci NULL COMMENT '备注',
PRIMARY KEY (`id`) USING BTREE
) ENGINE = InnoDB CHARACTER SET = utf8 COLLATE = utf8_unicode_ci COMMENT = '流程收藏表' ROW_FORMAT = DYNAMIC;
-- ----------------------------
-- Table structure for wf_process_design
-- ----------------------------
DROP TABLE IF EXISTS `wf_process_design`;
CREATE TABLE `wf_process_design` (
`id` bigint(20) NOT NULL COMMENT '主键',
`name` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NOT NULL COMMENT '唯一编码',
`display_name` varchar(100) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NOT NULL COMMENT '显示名称',
`description` text CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NULL COMMENT '描述',
`type_id` bigint(20) NULL DEFAULT NULL COMMENT '流程分类',
`icon` varchar(100) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NULL DEFAULT NULL COMMENT '图标',
`is_deployed` tinyint(1) NULL DEFAULT 0 COMMENT '是否已部署',
`create_time` bigint(20) NULL DEFAULT NULL COMMENT '创建时间',
`create_user` bigint(36) NULL DEFAULT NULL COMMENT '创建用户',
`update_time` bigint(20) NULL DEFAULT NULL COMMENT '更新时间',
`update_user` bigint(36) NULL DEFAULT NULL COMMENT '更新用户',
`delete_time` bigint(20) NULL DEFAULT NULL COMMENT '是否删除',
`remark` longtext CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NULL COMMENT '备注',
PRIMARY KEY (`id`) USING BTREE,
INDEX `idx_process_designer_name`(`name`) USING BTREE
) ENGINE = InnoDB CHARACTER SET = utf8mb4 COLLATE = utf8mb4_general_ci COMMENT = '流程设计' ROW_FORMAT = DYNAMIC;
-- ----------------------------
-- Table structure for wf_process_design_history
-- ----------------------------
DROP TABLE IF EXISTS `wf_process_design_history`;
CREATE TABLE `wf_process_design_history` (
`id` varchar(36) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NOT NULL COMMENT '主键',
`process_design_id` varchar(36) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NOT NULL COMMENT '流程设计ID',
`content` json NULL COMMENT '流程模型定义',
`create_time` bigint(20) NULL DEFAULT NULL COMMENT '创建时间',
`create_user` bigint(20) NULL DEFAULT NULL COMMENT '创建用户',
`version` float(3, 1) NULL DEFAULT 1.0 COMMENT '版本',
PRIMARY KEY (`id`) USING BTREE,
INDEX `idx_process_design_his_pdid`(`process_design_id`) USING BTREE
) ENGINE = InnoDB CHARACTER SET = utf8mb4 COLLATE = utf8mb4_general_ci COMMENT = '流程设计历史' ROW_FORMAT = DYNAMIC;
-- ----------------------------
-- Table structure for wf_process_form
-- ----------------------------
DROP TABLE IF EXISTS `wf_process_form`;
CREATE TABLE `wf_process_form` (
`id` bigint(20) NOT NULL COMMENT '主键',
`name` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NOT NULL COMMENT '唯一编码',
`display_name` varchar(100) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NOT NULL COMMENT '显示名称',
`description` text CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NULL COMMENT '描述',
`type_id` bigint(20) NULL DEFAULT NULL COMMENT '流程分类',
`icon` varchar(100) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NULL DEFAULT NULL COMMENT '图标',
`enabled` tinyint(1) NULL DEFAULT 0 COMMENT '是否禁用',
`create_time` bigint(20) NULL DEFAULT NULL COMMENT '创建时间',
`create_user` bigint(20) NULL DEFAULT NULL COMMENT '创建用户',
`update_time` bigint(20) NULL DEFAULT NULL COMMENT '更新时间',
`update_user` bigint(20) NULL DEFAULT NULL COMMENT '更新用户',
`delete_time` bigint(20) NULL DEFAULT NULL COMMENT '是否删除',
`remark` text CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NULL COMMENT '备注',
PRIMARY KEY (`id`) USING BTREE,
INDEX `idx_process_form_name`(`name`) USING BTREE
) ENGINE = InnoDB CHARACTER SET = utf8mb4 COLLATE = utf8mb4_general_ci COMMENT = '表单设计' ROW_FORMAT = DYNAMIC;
-- ----------------------------
-- Table structure for wf_process_form_history
-- ----------------------------
DROP TABLE IF EXISTS `wf_process_form_history`;
CREATE TABLE `wf_process_form_history` (
`id` bigint(20) NOT NULL COMMENT '主键',
`process_form_id` bigint(20) NOT NULL COMMENT 'ID',
`content` json NULL COMMENT '模型定义',
`create_time` int(10) NULL DEFAULT NULL COMMENT '创建时间',
`create_user` varchar(36) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NULL DEFAULT NULL COMMENT '创建用户',
`version` float(3, 1) NULL DEFAULT 1.0 COMMENT '版本',
PRIMARY KEY (`id`) USING BTREE,
INDEX `idx_process_design_his_pdid`(`process_form_id`) USING BTREE
) ENGINE = InnoDB CHARACTER SET = utf8mb4 COLLATE = utf8mb4_general_ci COMMENT = '表单设计历史' ROW_FORMAT = DYNAMIC;
-- ----------------------------
-- Table structure for wf_process_instance
-- ----------------------------
DROP TABLE IF EXISTS `wf_process_instance`;
CREATE TABLE `wf_process_instance` (
`id` bigint(20) NOT NULL COMMENT '主键',
`parent_id` bigint(20) NULL DEFAULT NULL COMMENT '父流程ID，子流程实例才有值',
`process_define_id` bigint(20) NULL DEFAULT NULL COMMENT '流程定义ID',
`state` int(11) NULL DEFAULT NULL COMMENT '流程实例状态(10：进行中；20：已完成；30：已撤回；40：强行中止；50：挂起；99：已废弃)',
`parent_node_name` varchar(100) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NULL DEFAULT NULL COMMENT '父流程依赖的节点名称',
`business_no` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NULL DEFAULT NULL COMMENT '业务编号',
`operator` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NULL DEFAULT NULL COMMENT '流程发起人',
`variable` json NULL COMMENT '附属变量json存储',
`expire_time` bigint(20) NULL DEFAULT NULL COMMENT '期望完成时间',
`create_time` bigint(20) NULL DEFAULT NULL COMMENT '创建时间',
`create_user` bigint(20) NULL DEFAULT NULL COMMENT '创建用户',
`update_time` bigint(20) NULL DEFAULT NULL COMMENT '更新时间',
`update_user` bigint(20) NULL DEFAULT NULL COMMENT '更新用户',
PRIMARY KEY (`id`) USING BTREE,
INDEX `idx_process_instance_pfid`(`process_define_id`) USING BTREE,
INDEX `idx_process_instance_operator`(`operator`) USING BTREE
) ENGINE = InnoDB CHARACTER SET = utf8mb4 COLLATE = utf8mb4_general_ci COMMENT = '流程实例' ROW_FORMAT = DYNAMIC;
-- ----------------------------
-- Table structure for wf_process_instance_history
-- ----------------------------
DROP TABLE IF EXISTS `wf_process_instance_history`;
CREATE TABLE `wf_process_instance_history` (
`id` varchar(36) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NOT NULL COMMENT '主键',
`parent_id` varchar(36) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NULL DEFAULT NULL COMMENT '父流程ID，子流程实例才有值',
`process_define_id` varchar(36) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NULL DEFAULT NULL COMMENT '流程定义ID',
`state` int(11) NULL DEFAULT NULL COMMENT '流程实例状态(10：进行中；20：已完成；30：已撤回；40：强行中止；50：挂起；99：已废弃)',
`parent_node_name` varchar(100) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NULL DEFAULT NULL COMMENT '父流程依赖的节点名称',
`business_no` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NULL DEFAULT NULL COMMENT '业务编号',
`operator` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NULL DEFAULT NULL COMMENT '流程发起人',
`variable` json NULL COMMENT '附属变量json存储',
`expire_time` int(3) NULL DEFAULT NULL COMMENT '期望完成时间',
`create_time` int(3) NULL DEFAULT NULL COMMENT '创建时间',
`create_user` varchar(36) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NULL DEFAULT NULL COMMENT '创建用户',
`update_time` int(3) NULL DEFAULT NULL COMMENT '更新时间',
`update_user` varchar(36) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NULL DEFAULT NULL COMMENT '更新用户',
PRIMARY KEY (`id`) USING BTREE,
INDEX `idx_process_instance_pfid`(`process_define_id`) USING BTREE,
INDEX `idx_process_instance_operator`(`operator`) USING BTREE
) ENGINE = InnoDB CHARACTER SET = utf8mb4 COLLATE = utf8mb4_general_ci COMMENT = '流程实例' ROW_FORMAT = DYNAMIC;
-- ----------------------------
-- Table structure for wf_process_surrogate
-- ----------------------------
DROP TABLE IF EXISTS `wf_process_surrogate`;
CREATE TABLE `wf_process_surrogate` (
`id` bigint(20) NOT NULL COMMENT '主键',
`process_define_id` bigint(20) NULL DEFAULT NULL COMMENT '流程定义id',
`operator` bigint(20) NOT NULL COMMENT '授权人',
`surrogate` bigint(64) NOT NULL COMMENT '代理人',
`start_time` bigint(20) NULL DEFAULT NULL COMMENT '授权开始时间',
`end_time` bigint(20) NULL DEFAULT NULL COMMENT '授权结束时间',
`enabled` tinyint(1) NULL DEFAULT 1 COMMENT '是否启用',
`create_time` bigint(10) NULL DEFAULT NULL COMMENT '创建时间',
`create_by` bigint(20) NULL DEFAULT NULL COMMENT '创建用户',
`update_time` bigint(20) NULL DEFAULT NULL COMMENT '更新时间',
`update_by` bigint(20) NULL DEFAULT NULL COMMENT '更新用户',
PRIMARY KEY (`id`) USING BTREE
) ENGINE = InnoDB CHARACTER SET = utf8mb4 COLLATE = utf8mb4_general_ci COMMENT = '流程委托代理' ROW_FORMAT = DYNAMIC;
-- ----------------------------
-- Table structure for wf_process_task
-- ----------------------------
DROP TABLE IF EXISTS `wf_process_task`;
CREATE TABLE `wf_process_task` (
`id` bigint(20) NOT NULL COMMENT '主键',
`process_instance_id` bigint(20) NOT NULL COMMENT '流程实例ID',
`task_name` varchar(100) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NOT NULL COMMENT '任务名称编码',
`display_name` varchar(100) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NOT NULL COMMENT '任务显示名称',
`task_type` int(11) NULL DEFAULT NULL COMMENT '任务类型(0：主办任务；1：协办任务)',
`perform_type` int(11) NULL DEFAULT NULL COMMENT '参与类型(0：普通参与；1：会签参与)',
`task_state` int(11) NULL DEFAULT NULL COMMENT '任务状态(10：进行中；20：已完成；30：已撤回；40：强行中止；50：挂起；99：已废弃)',
`operator` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NULL DEFAULT NULL COMMENT '任务处理人',
`finish_time` bigint(20) NULL DEFAULT NULL COMMENT '任务完成时间',
`expire_time` bigint(20) NULL DEFAULT NULL COMMENT '任务期待完成时间',
`form_key` varchar(100) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NULL DEFAULT NULL COMMENT '任务处理表单KEY',
`task_parent_id` bigint(20) NULL DEFAULT NULL COMMENT '父任务ID',
`variable` json NULL COMMENT '附属变量json存储',
`create_time` bigint(20) NULL DEFAULT NULL COMMENT '创建时间',
`create_by` bigint(20) NULL DEFAULT NULL COMMENT '创建用户',
`update_time` bigint(20) NULL DEFAULT NULL COMMENT '更新时间',
`update_by` bigint(20) NULL DEFAULT NULL COMMENT '更新用户',
PRIMARY KEY (`id`) USING BTREE,
INDEX `idx_process_task_piid`(`process_instance_id`) USING BTREE,
INDEX `idx_process_task_name`(`task_name`) USING BTREE,
INDEX `idx_process_task_operator`(`operator`) USING BTREE
) ENGINE = InnoDB CHARACTER SET = utf8mb4 COLLATE = utf8mb4_general_ci COMMENT = '流程任务' ROW_FORMAT = DYNAMIC;
-- ----------------------------
-- Table structure for wf_process_task_actor
-- ----------------------------
DROP TABLE IF EXISTS `wf_process_task_actor`;
CREATE TABLE `wf_process_task_actor` (
`id` bigint(20) NOT NULL COMMENT '主键',
`process_task_id` bigint(20) NOT NULL COMMENT '流程任务ID',
`actor_id` bigint(20) NOT NULL COMMENT '参与者ID',
`create_time` bigint(20) NULL DEFAULT NULL COMMENT '创建时间',
`create_by` bigint(20) NULL DEFAULT NULL COMMENT '创建用户',
`update_time` bigint(20) NULL DEFAULT NULL COMMENT '更新时间',
`update_by` bigint(20) NULL DEFAULT NULL COMMENT '更新用户',
PRIMARY KEY (`id`) USING BTREE,
INDEX `idx_process_task_actor_ptid`(`process_task_id`) USING BTREE,
INDEX `idx_process_task_actor_aid`(`actor_id`) USING BTREE
) ENGINE = InnoDB CHARACTER SET = utf8mb4 COLLATE = utf8mb4_general_ci COMMENT = '流程任务和参与人关系' ROW_FORMAT = DYNAMIC;
-- ----------------------------
-- Table structure for wf_process_task_actor_history
-- ----------------------------
DROP TABLE IF EXISTS `wf_process_task_actor_history`;
CREATE TABLE `wf_process_task_actor_history` (
`id` bigint(20) NOT NULL COMMENT '主键',
`process_task_id` bigint(20) NOT NULL COMMENT '流程任务ID',
`actor_id` bigint(20) NOT NULL COMMENT '参与者ID',
`create_time` bigint(20) NULL DEFAULT NULL COMMENT '创建时间',
`create_by` bigint(20) NULL DEFAULT NULL COMMENT '创建用户',
`update_time` bigint(20) NULL DEFAULT NULL COMMENT '更新时间',
`update_by` bigint(20) NULL DEFAULT NULL COMMENT '更新用户',
PRIMARY KEY (`id`) USING BTREE,
INDEX `idx_process_task_actor_ptid`(`process_task_id`) USING BTREE,
INDEX `idx_process_task_actor_aid`(`actor_id`) USING BTREE
) ENGINE = InnoDB CHARACTER SET = utf8mb4 COLLATE = utf8mb4_general_ci COMMENT = '流程任务和参与人关系' ROW_FORMAT = DYNAMIC;
-- ----------------------------
-- Table structure for wf_process_task_history
-- ----------------------------
DROP TABLE IF EXISTS `wf_process_task_history`;
CREATE TABLE `wf_process_task_history` (
`id` bigint(36) NOT NULL COMMENT '主键',
`process_instance_id` bigint(36) NOT NULL COMMENT '流程实例ID',
`task_name` varchar(100) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NOT NULL COMMENT '任务名称编码',
`display_name` varchar(100) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NOT NULL COMMENT '任务显示名称',
`task_type` int(11) NULL DEFAULT NULL COMMENT '任务类型(0：主办任务；1：协办任务)',
`perform_type` int(11) NULL DEFAULT NULL COMMENT '参与类型(0：普通参与；1：会签参与)',
`task_state` int(11) NULL DEFAULT NULL COMMENT '任务状态(10：进行中；20：已完成；30：已撤回；40：强行中止；50：挂起；99：已废弃)',
`operator` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NULL DEFAULT NULL COMMENT '任务处理人',
`finish_time` bigint(10) NULL DEFAULT NULL COMMENT '任务完成时间',
`expire_time` bigint(20) NULL DEFAULT NULL COMMENT '任务期待完成时间',
`form_key` varchar(100) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NULL DEFAULT NULL COMMENT '任务处理表单KEY',
`task_parent_id` bigint(20) NULL DEFAULT NULL COMMENT '父任务ID',
`variable` json NULL COMMENT '附属变量json存储',
`create_time` bigint(20) NULL DEFAULT NULL COMMENT '创建时间',
`create_by` bigint(20) NULL DEFAULT NULL COMMENT '创建用户',
`update_time` bigint(20) NULL DEFAULT NULL COMMENT '更新时间',
`update_by` bigint(20) NULL DEFAULT NULL COMMENT '更新用户',
PRIMARY KEY (`id`) USING BTREE,
INDEX `idx_process_task_piid`(`process_instance_id`) USING BTREE,
INDEX `idx_process_task_name`(`task_name`) USING BTREE,
INDEX `idx_process_task_operator`(`operator`) USING BTREE
) ENGINE = InnoDB CHARACTER SET = utf8mb4 COLLATE = utf8mb4_general_ci COMMENT = '流程任务' ROW_FORMAT = DYNAMIC;
-- ----------------------------
-- Table structure for wf_process_type
-- ----------------------------
DROP TABLE IF EXISTS `wf_process_type`;
CREATE TABLE `wf_process_type` (
`id` bigint(20) NOT NULL COMMENT '主键',
`pid` bigint(20) NULL DEFAULT 0 COMMENT '父id',
`icon` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NULL DEFAULT NULL COMMENT 'icon',
`name` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NOT NULL COMMENT '分组名称',
`sort` int(11) NULL DEFAULT 0 COMMENT '排序',
`enabled` tinyint(3) NULL DEFAULT 1 COMMENT '1启用 0禁用',
`create_time` bigint(20) NOT NULL COMMENT '创建时间',
`update_time` bigint(20) NULL DEFAULT NULL COMMENT '更新时间',
`update_user` bigint(20) NULL DEFAULT NULL COMMENT '更新用户',
`create_user` bigint(20) NULL DEFAULT NULL COMMENT '创建用户',
`delete_time` bigint(20) NULL DEFAULT NULL COMMENT '是否删除',
`remark` longtext CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci NULL COMMENT '备注',
PRIMARY KEY (`id`) USING BTREE
) ENGINE = InnoDB CHARACTER SET = utf8mb4 COLLATE = utf8mb4_general_ci COMMENT = '模型分组' ROW_FORMAT = DYNAMIC;
SET FOREIGN_KEY_CHECKS = 1;
